دستوالعمل نصب رادیاتورهای گرمایشی حوله خشک کن -رهرو:
دستوالعمل نصب رادیاتورهای گرمایشی حوله خشک کن – رهرو
برگه گارانتی و اصالت رادیاتورحوله خشک کن آبی رهرو:
- تمام محصولات مجموعه تولیدی – رهرو دارای 5 سال گارانتی تعویض و 5 سال وارانتی یعنی سرویس، تعمیرات و نگهداری می باشند.
- گارانتی شامل نشتی،پوسیدگی،عیوب رنگ،عدم موجود بودن لوازم مورد نیاز نصب
- آسیب دیدگی ناشی از حمل و نقل نامناسب،نصب و راه اندازی غیراستاندارد و به غیراز سایر موارد ذکر شده در ردیف بالا شامل گارانتی نمی شود
- برخورداری از پشتیبانی فنی و خدمات پس از فروش، پس از تحویل کالا به مدت 10 سال
- تمامی رادیاتورهای حوله خشک کن در داخل بسته بندی دارای برگ گارانتی و تمامی ملزومات نصب می باشد.
مجموعه تولیدی – رهرو تضمین می کند که با ارسال فاکتور رسمی و معتبر،اصل بودن کالا، تطابق کامل مشخصات و تصاویر با خود کالا،ارسال سریع، بسته بندی ایمن و استاندارد، پاسخگویی و پیگیری کامل سفارشات،بهترین و نازلترین ترین قیمت در بازار،بهترین کیفیت و خدمات پس از فروش حرفه ای برای مشتریان خود انجام دهد.
شرح نصب بادودكش دوجداره هم محور((coaxial
جهت نصب دستگاه بااين روش حتماً از دودكش و اتصالات دوجداره وكلاهكهاي استاندارد استفاده شود.
(1 سيستم دودكش بايد با اجزائ مناسب توصيه شده ازطرف كارخانه سازنده ، ویا محصولات دارای استاندارد در محل خود ثابت و محكم شود.
(2 حصول اطمينان از باز بودن مجاري خروج دوتامين هوا, اتصال كامل و صحيح قطعات باواشرهاي دودبند دودكش هاي مورد تاييد,بطوري كه در ضمن كارقطعات از هم جدا نشوند واتصالي كاملا دودبند ايجاد كنندالزامي است. مهار كردن مناسب مجموعه خروج دود وتامين هواي احتراق الزامي است.
(3 چنانچه طول دودكش معادل دستگاه گازسوز(مجموع طول هاي افقي وعمودي واندازه معادل زانوها)، تا
هواي آزاد، باتوجه به كاتالوك كارخانه سازنده كمتراز5متر باشد، استفاده از دودكش هاي دوجداره استاندارد هم محور( شکل 1 ) براي نصب دستگاه توصيه مي شود.
(4 براي محاسبه طول معادل دودكش. هر زانوي 90درجه معادل 1متر و هر زانوي 45درجه معادل 0/5 مترمحاسبه شود. چنانچه برخي سازندگان ارقام ديگري راپيشنهاد كرده باشند,ملاك نظركارخانه سازنده دستگاه است.
(5 دودكش هاي دوجداره هم محوربا درنظر گرفتن بندهاي 3و 4 به سه صورت افقي، عمودي يا افقي –عمودي قابل نصب هستند (شكل هاي 2 و 3)
نصب دودكش دوجداره هم محور((coaxial بصورت افقي، عمودي يا افقي – عمودي
لوله ها, اتصالات وكلاهك دودكش بايد ساخت كارخانه سازنده يا سازندگان مورد تاييد كارخانه سازنده باشد.
(7 دودكش افقي كواكسيال بايد با حداقل شيب منفي 3 ميلي متر به ازاي هرمتر از سمت دستگاه به طرف هواي آزاد نصب شود.
8 ) انتهاي دودكش در صورتيكه از نماهاي بيرون ساختمان خارج شود ، بايدحداقل 15سانتيمتربدون درنظرگرفتن طول كلاهك از نما فاصله داشته باشد.
9) درظرفيت هاي متعارف ,قطر لوله خارجي لوله هاي دوجدارهكواكسيال 10سانتيمتر و قطر لوله داخلي آن 6 سانتيمتر است. قطر محلي كه براي خروج لوله هاي (كواكسيال )هم محور از ساختمان در نظر مي گيرند بايد معادل 105ميليمتر باشد
9) اجرای دودکش هم محوردوجداره کواکسیال (Coaxial) در (شکل 4 ) نشان داده شده است:
شرح نکات ضروری در نصب دودکش هم محوردوجداره کواکسیال (Coaxial)
پکیجهای دیواری فن دار مجهز به یک دودکش مخصوص دوجداره می باشد که جداره داخلی آن قطرش ۶ سانتیمتر می باشد و دود دستگاه از طریق این لوله به محیط بیرون تخلیه می گردد و جداره خارجی آن ۱۰ سانتیمتر می باشد.لوله ۶ سانتیمتر تخلیه دود در داخل قرار دارد و هوای تازه مورد نیاز جهت سوختن دردستگاه از طریق لوله10سانتیمتر وارد محفظه احتراق دستگاه می شود.
- هرگز نباید دودکش هم محوردوجداره کواکسیال مخصوص پکیج دیواری فن دار دستکاری و خارج از استاندارد شرکت نصب گردد.
- اگر طول لوله دودکش کمتر از ۱ متر باشد، باید از حلقه سایز ۸۰ میلیمتر استفاده شود و اگر بین ۱ تا ۱.5 متر باشد، باید از حلقه سایز ۷۵ میلیمتر استفاده نمود و زمانی که طول دودکش بیشتر از ۱.5 متر باشد، نیازی به استفاده از حلقه های کم کننده دبی نمی باشد(این حلقه ها جزو تجهیزات نصب پکیج می باشند).
- لوله دودکش دودکش هم محوردوجداره کواکسیال پکیج دیواری فن دار باید حتما به محیط آزاد بیرون از محل نصب دستگاه ارتباط داشته باشد تا دود ایجاد شده در دستگاه به محیط بیرون از منزل تخلیه گردد و هم هوای مورد نیاز پکیج دیواری از محیط بیرون از منزل مسکونی تامین گردد.
- Ø نهایت طول لوله دودکش پکیج دیواری فن دار ۴ متر افقی می باشد که به ازاء استفاده از هر زانو، ۱متر از ۴ متر طول لوله دودکش کم کی شود.
- Ø بخاطر اینکه قدرت مکش و دهش فن برای ۴ متر طراحی شده است، در مواردی که طول دودکش کم باشد بدلیل قدرت زیاد فن هوای ورودی به محفظه احتراق پکیج دیواری بیش از حد لازم می شود و باعث می شود که دستگاه براحتی و سریع روشن نشود و برای رفع این مشکل ۲ حلقه فلزی داخل پکیج موجود می باشد که سایز یکی ۷۵ میلیمتر و دیگری ۸۰ میلیمتر می باشد که برای کم کردن دبی هوای ورودی به محفظه احتراق می توان از آنها استفاده نمود
- Ø اگر در مواردی فاصله بین پکیج دیواری و پنجره یا دیوار خارجی بیشتر از اندازه طول لوله دودکش دوجداره موجود داخل کارتن باشد، یا نیاز به زانو باشد، باید حتما از لوله رابط و زانوی مخصوص دوجداره پکیج دیواری فن دار استفاده نمود.
- در محل هایی که دودکش مناسب وجود نداشته و یا دودکش موجود در ساختمان از کشش مناسبی برخوردار نباشد، باید حتما از پکیج دیواری فن دار استفاده شود.
- دودکش مخصوص دو جداره پکیج دیواری فن دار وظیفه تخلیه دود دستگاه به محیط بیرون و تامین هوای تازه مورد نیاز سوختن در دستگاه را از میحط بیرون بر عهده دارد و باید وارد محیط آزاد شود و هرگز نباید به داخل دودکش ساختمان متصل شود.
- هرگز نباید جداره بیرونی دودکش دوجداره پکیج دیواری فن دار را جدا نمود و از هوای محیط اطراف محل نصب دستگاه استفاده نمود.
- وجود کلاهک دودکش در انتهای لوله، جهت جلوگیری از ورود محصولات احتراق به داخل ساختمان الزامی است.
- Ø در سالهای اخیر استفاده از این دودکشها بدلیل اینکه راندمان دستگاه را افزایش می دهد مرسوم تر است .
- مجموعه تولیدی – رهرو با بهره مندی از کارشناسان مجرب آماده ارائه مشاوره رایگان جهت خرید مناسب ترین محصول متناسب با شرائط محل نصب و نیز پائین ترین قیمت بازار می باشد. در صورت نیاز به خدمات پس از فروش توسط کارشناس فنی با بهترین کیفیت ارائه خواهد گردید.
- ارائه مشاوره رایگان فنی، فروش با پایین ترین قیمت بازار به مشتریان عزیز وکسب رضایت شما، آرمان مجموعه تولیدی – رهرو می باشد.
حداقل فواصل خروج دودکش های دو جداره کواکسیال (Coaxial) وسایل گرمایشی نوع(C) از مجرهای دیگر در موقع نصب
الزمات ضروری قانون نظام مهندسي وكنترل ساختمان در نصب دودکش دوجداره هم محورکواکسیال (Coaxial)
طبق قسمت الف بند ۱۴تعاریف مبحث ۱۷: دودکش ساخته شده در کارخانه :دودکشی که در کارخانه و مخصوص وسیله گاز سوز ساخته شده است.
2 -) طبق بند ۱۷-۷-۲-۱مبحث ۱۷ : کارگذارنده دستگاه گاز سوز باید آنرا مطابق با مشخصاتی که سازنده آنرا توصیه کرده، نصب کند و…
3 -) طبق بند ۱۷-۸-۱-۴مبحث ۱۷ : گازهای حاصل از احتراق دستگاه گاز سوز باید مطابق این مقررات و با رعایت دستورالعمل سازنده دستگاه،مستقیما و بدون برخورد با مانع، به هوای آزاد هدایت شود.
4 -)طبق بند الف پیوست ۳ ایمنی و ضوابط بهره برداری و نگهداری از سیستم لوله کشی گاز در مبحث ۱۷ : تامین هوای مورد نیاز برای احتراق و خروج محصولات احتراق کلیه وسایل گاز سوزی که در حدود شمول این مقررات ایمنی این مبحث قرار میگیرند، باید الزامات مبحث چهاردهم مقررات ملی ساختمان و آیین نامه طراحی و اجرای دودکش از انتشارات مرکز ساختمان و مسکن را رعایت نمایند.
تبصره همین بند :در طراحی ،نصب و راه اندازی دودکشهای وسایل گاز سوز باید به دستورالعمل سازنده محصول گازسوز استاندارد مراجعه شود.
5- )طبق تبصره ۵بند ۱۴-۱۱-۵-۲فصل دودکشهای مبحث ۱۴: دهانه خروجی انتهای دودکش دیگ آبگرم تیپ C که در ۱۴-۷-۳-۱ب آمده است،لازم نیست برروی پشت بام قرار گیرد ،دودکش فلزی این دیگ میتواند بصورت افقی از ساختمان خارج شده وتا چند سانتیمتر(مطابق توصیه سازنده) بسمت خارج ساختمان ادامه یابد.
6 -)طبق تبصره پ بند ۱۷-۷-۵-۱مبحث ۱۷: روشهای تامین هوا لازم برای احتراق و تهویه درموارد زیر بکار نمیرود.
دستگاههای گازسوزی که تمام هوای لازم برای احتراق آنها مستقیما از فضای خارج ساختمان تامین میشود و نیز تمام گازهای دودکش آنها در فضای خارج ساختمان آزاد گردد.
7 -)طبق بند ۱۷-3-2 مبحث ۱۷: در مورد ممنوعیت نصب وسایل گاز سوز گرمایشی در فصای داخلی ساختمان های عمومی و خاص بجز در مواردی که هوای مورد نیاز برای احتراق در دستگاه های محفظه احتراق بسته از بیرون ساختمان تامین میگردد
8 -)استاندارد ملی ایران برای دودکشهای فلزی به شماره (1-17388) و(2-17388) و(17389) می باشند
9 -)در حال حاضر این شرکت توانایی تولید هر نوع دودکش آلومینیومی دوجداره (Coaxial) و تک جداره مخصوص پکیج شوفاژدیواری با طراحی ویژه کلاهک و مطابق با استاندارد اروپاییEN1856 را دارا می باشد.
دستوالعمل نصب دودکش های هم محوردوجداره کواکسیال (Coaxial)- رهرو:

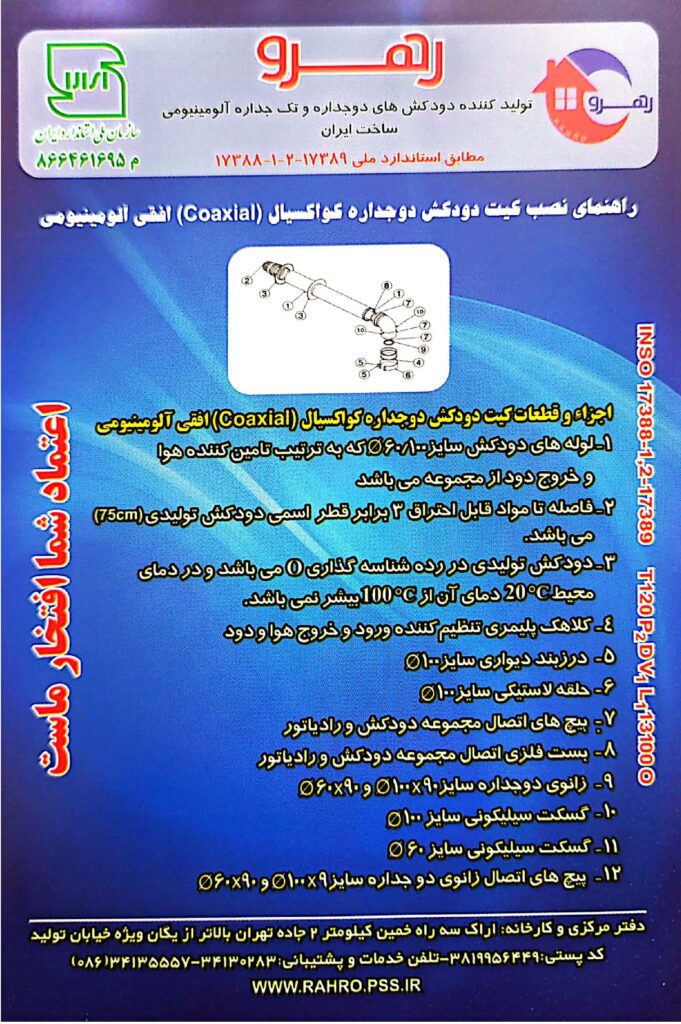

دستوالعمل نصب دودکش های هم محوردوجداره کواکسیال (Coaxial)- رهرو
2-2-6) برگه گارانتی و اصالت دستوالعمل نصب دودکش های هم محوردوجداره کواکسیال (Coaxial)- رهرو:
- تمام محصولات مجموعه تولیدی – رهرو دارای 5 سال گارانتی تعویض و 5 سال وارانتی یعنی سرویس، تعمیرات و نگهداری می باشند.
- گارانتی شامل نشتی،پوسیدگی،عیوب رنگ،عدم موجود بودن لوازم مورد نیاز نصب
- آسیب دیدگی ناشی از حمل و نقل نامناسب،نصب و راه اندازی غیراستاندارد و به غیراز سایر موارد ذکر شده در ردیف بالا شامل گارانتی نمی شود
- برخورداری از پشتیبانی فنی و خدمات پس از فروش، پس از تحویل کالا به مدت 10 سال
- تمامی دودکشهای در داخل بسته بندی دارای برگ گارانتی و تمامی ملزومات نصب می باشد.
- مجموعه تولیدی – رهرو تضمین می کند که با ارسال فاکتور رسمی و معتبر،اصل بودن کالا، تطابق کامل مشخصات و تصاویر با خود کالا،ارسال سریع، بسته بندی ایمن و استاندارد، پاسخگویی و پیگیری کامل سفارشات،بهترین و نازلترین ترین قیمت در بازار،بهترین کیفیت و خدمات پس از فروش حرفه ای برای مشتریان خود انجام دهد.

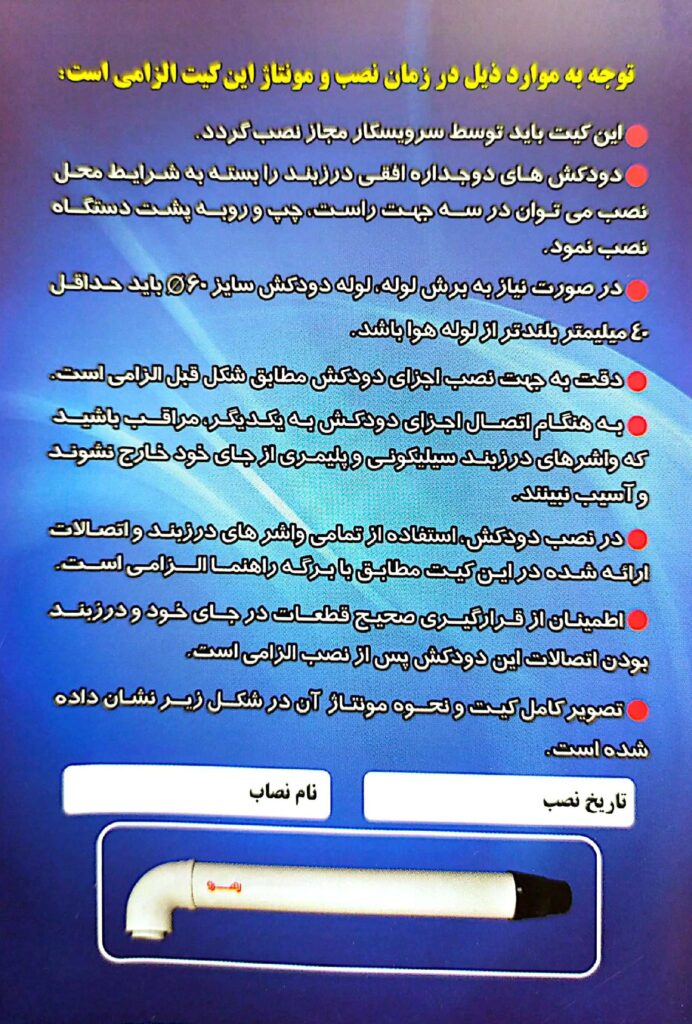

- کارت ضمانت دودکش های هم محوردوجداره کواکسیال (Coaxial)- رهرو
Warranty and authenticity of RAHRO’s Hot-water towel radiator:
All products of RAHRO manufacturing company have a 5-year guarantee, and a 5-year warranty means service, repair and maintenance.
Warranty includes leakage, decay, paint defects and lack of required equipment for installation.
Damages caused by improper transportation, non-standard installation, and other than those listed above are not covered by the warranty.
Having technical support and after-sales service, for 10 years after delivery of goods.
All towel radiators inside of the packages have a warranty card and all installation requirements.
RAHRO Manufacturing company guarantees to provide the best and lowest price in the market using the highest quality and professional after-sales service to its customers by sending an official and valid invoice, the originality of the goods, full compatibility of specifications and images with the product itself, fast delivery, safe and standard packing and full response and complete tracking of orders.
Description of installation with twin-wall coaxial flue
To install the device with this method, be sure to use the standard flue.
The flue system must be fixed in its place with the standard
It is essential to ensure that the exit ducts of two air suppliers are open, the complete and correct connection of parts with approved smoke control system gaskets, so that the parts do not separate during operation and create a complete smoke control system. Proper restraint is required to allow smoke to escape and provide combustion air.
If the length of the flue equal to the gas-burner device (Total horizontal and vertical lengths and elbow-sized equivalent), up to the open air, is less than 5 meters, according to the manufacturer’s catalog, use of standard twin-wall coaxial flues (Figure 1) is recommended for the installation of device.
To calculate the equivalent length of the flue. Calculate each 90-degree elbow equal to 1 meter and each 45-degree elbow equal to 0.5 meters. If some manufacturers have suggested other cultivars, the criterion is the manufacturer’s opinion.
Twin-wall coaxial flue with taking into account paragraphs 3 and 4 can be installed in three forms: horizontal, vertical or horizontal-vertical. (Figures 2 and 3)
Pipes, fittings, and chimney pot must be manufactured by the producer company or the manufacturers approved by the original factory.
The horizontal coaxial flue should be installed with a minimum slope of -3 mm per meter from the side of the device to the open air.
The end of the flue should be at least 15 cm away from the facade, regardless of the length of the chimney pot, if it protrudes from the exterior of the building
In conventional capacities, the diameter of the outer tube of the twin-wall coaxial tube is 10 cm and the diameter of the inner tube is 6 cm. The diameter of the place where the coaxial tubes are intended to exit the building must be 105 mm.
10- The components of the twin-wall coaxial flue are shown in (Figure 4):
description of the essential points in installing a twin-wall coaxial flue
The fan-assisted wall-mounted packages are equipped with a twin-wall flue with an inner wall with a diameter of 6 cm and the smoke of the device through this pipe is discharged to the outside environment and its outer wall is 10 cm. The 6 cm smoke discharge pipe is located inside and the required fresh air to burn in the device enters the combustion chamber through the 10 cm pipe.
The proper twin-wall coaxial flue for fan-assisted wall-mounted packages should never be tampered with and installed outside the company’s standard.
If the length of the flue is less than 1 meter, an 80 mm ring should be used, and if it is between 1 and 1.5 meters, a 75 mm ring should be used, and when the length of the flue is more than 1.5 meters, There is no need to use flow reduction rings (these rings are part of the wall-mounted packages installation equipment).
The twin-wall coaxial flue pipe for fan-assisted wall-mounted packages must be connected to the outdoor environment of the installation location so that the smoke generated from the combustion is discharged to the outdoor environment and also the air required by the wall-mounted package is provided from outside.
The maximum length of the fan-assisted wall-mounted package flue pipe is 4-meters horizontally, which for each elbow use, reduces the length of the flue pipe by 1 meter from 4 meters.
Because of the suction and blowing power of the fan, it is designed for 4-meters, in cases where the length of the flue is low, due to the high power of the fan, inlet air to the combustion chamber, becomes too much and makes the device not turn on easily and quickly. To solve this problem, there are two metal rings inside the wall-mounted package. One of them is 75 mm in size and the other is 80 mm, which can be used to reduce the flow of air entering the combustion chamber.
If in some cases the distance between the wall-mounted package and the window or external wall is greater than the length of the twin-wall flue pipe inside the carton or requires an elbow, you must use the wall-mounted package’s special connecting tube and twin-wall elbow.
In places where there is no suitable flue or the flue in the building does not have proper traction, a fan-assisted wall-mounted package must be used.
The especial twin-wall flue of the fan-assisted wall-mounted package is appropriate for discharging the smoke of the device to the outside environment and providing the fresh air needed for burning in the device from the outside and must enter the free environment and should never be connected to the inside of the building’s flue.
The outer wall of a twin-wall flue in fan-assisted wall-mounted packages should never be detached and the air around the installation location should not be used.
The presence of a chimney pot at the end of the pipe is necessary to prevent combustion products from entering the building.
In recent years, the use of these flues is more common because it increases the efficiency of the device.
With the benefit of experienced experts, RAHRO manufacturing company is ready to provide free advice for buying the most suitable product in accordance with the conditions of the installation location and also the lowest market price. If you need after-sales service, it will be provided by a technical expert with the best quality. Providing free technical advice, selling at the lowest market prices to our dear customers and gaining your satisfaction, is RAHRO manufacturing company’s desire
Minimum exhaust distances of twin-wall coaxial flues type (c) heating devices from other ducts during installation
Necessary requirements law of construction engineering and building control system in the installation of twin-wall coaxial flues.
According to Section A, Paragraph 14, Definitions of article 17: The flue built in the factory: flue that is made in the factory and for the gas burner devices.
According to Paragraph 1-2-7-17, article 17: The person in charge of installing the gas-burner devices must install it in accordance with the specifications recommended by the manufacturer.
According to Paragraph 4-1-8-17, article 17: The combustion products of the gas-burner device must be directed to the open-air directly and without encountering any obstacle in accordance with these regulations and in accordance with the manufacturer’s instructions.
According to Paragraph A of Appendix 3 Safety and Operating and Maintenance Criteria of Gas Piping System in Article 17: Supply of air required for combustion and combustion products of all gas-burner devices that are within the scope of these safety regulations, must comply with the requirements of section 14 of the National Building Regulations and the flue design and implementation regulations from the Publications of the Building and Housing Center.
Note of the same article: In designing, installing and operating flues of gas-burner devices, the manufacturer’s instructions for the standard gas burner product should be followed.
According to Section A, Paragraph 14, Definitions of article 17: The flue built in the factory: flue that is made in the factory and for the gas burner devices.
According to Paragraph 1-2-7-17, article 17: The person in charge of installing the gas-burner devices must install it in accordance with the specifications recommended by the manufacturer.
According to Paragraph 4-1-8-17, article 17: The combustion products of the gas-burner device must be directed to the open-air directly and without encountering any obstacle in accordance with these regulations and in accordance with the manufacturer’s instructions.
According to Paragraph A of Appendix 3 Safety and Operating and Maintenance Criteria of Gas Piping System in Article 17: Supply of air required for combustion and combustion products of all gas-burner devices that are within the scope of these safety regulations, must comply with the requirements of section 14 of the National Building Regulations and the flue design and implementation regulations from the Publications of the Building and Housing Center.
Note of the same article: In designing, installing and operating flues of gas-burner devices, the manufacturer’s instructions for the standard gas burner product should be followed.
According to note 5, paragraph 2-5-11-14, flue chapter article 14: The outfall of the end of flue of the C-type water-heater package, which is shown in B 14-7-3-1, does not need to be placed on the roof. The metal flue of this boiler can be taken out of the building horizontally and continue for a few centimeters (according to the manufacturer’s advice) to the outside of the building.
According to note P, paragraph 1-5-7-17, article 17: The following air supply methods for combustion and ventilation are not used in the following cases.
Gas burner devices in which the entire air supply is provided directly from the outside of the building and all their flue gases are released outside the building.
According to paragraph 2-3-17, article 17: Regarding the prohibition of installing heating gas appliances in the interior of public and private buildings, except in cases where the air required for combustion in closed combustion chamber devices is supplied from outside the building.
Iranian National Standards for metal flue are (1-17388), (2-17388) and (17389).
At present, the company has the ability to produce any type of twin-wall and single-wall coaxial aluminum flue for the wall-mounted package with a special chimney pot design and in accordance with the European standard EN1856.
Instructions of Installing RAHRO’s twin-wall coaxial flues
6-2-2-Warranty card and authenticity instructions for installing RAHRO’s twin-wall coaxial flues
All products of RAHRO manufacturing company have a 5-year guarantee, and a 5-year warranty means service, repair and maintenance.
Warranty includes leakage, decay, paint defects, lack of equipment required for installation.
Injuries caused by improper transportation, non-standard installation, and other than those listed above are not covered by the warranty.
Having technical support and after-sales service, after delivery of goods for 10 years.
All flues inside of the packages have a warranty card and all installation requirements. RAHRO Manufacturing company guarantees to provide the highest quality and professional after-sales service to its customers by sending an official and valid invoice, the originality of the goods, full compatibility of specifications and images with the product itself, fast delivery, safe and standard packing, full response and complete tracking of orders, the best and lowest price in the market
